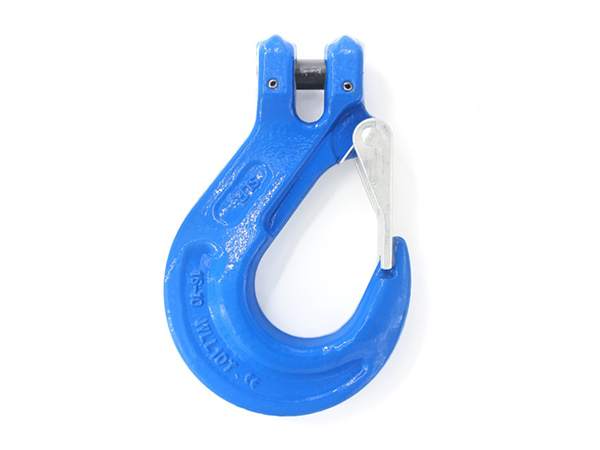

Gancho olhal clévis com trava de segurança

Gancho em liga de aço para lingas (gancho olhal, gancho Clevis) tem as seguintes características:
● É forjado por liga de aço especial com alta intensidade e alta rigidez e depois é submetido a tratamento térmico;
● Pode ser combinado com corrente G100;
● O desempenho é aumentado em 25% comparado com produtos da G80 ;
● Cada peça de trabalho é submetida a 2.5 vezes de limite de carga de trabalho ;
● Realizamos amostragem e teste de fadiga por 20000 vezes;
● Realizamos amostragem rigorosa e teste de ruptura para cada lote de produto ;
● Detecção de fluxo do pó magnético a 100% é realizado;
● 100% do pino é testado para garantir uma rigidez uniforme ;
● Tratamento de superfície:pó de plástico ;
● Código de cor: Azul RAL 5015;
● É equipado com peças sobressalentes, trava fundida.

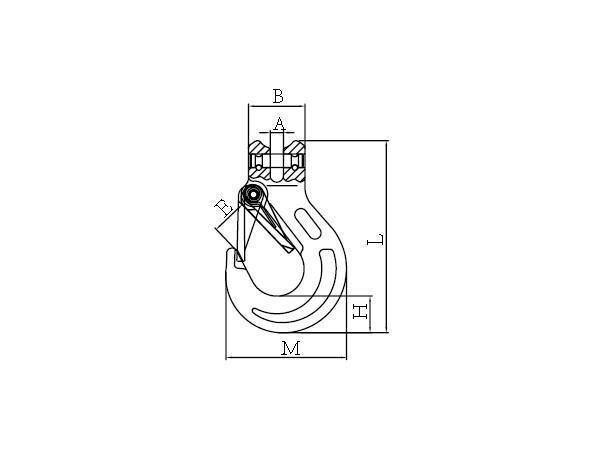

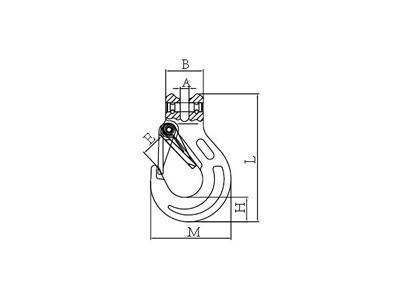

Parâmetros (Unidade: mm)
CÓDIGO DO ITEM PESO (KG) LIMITE DE CARGA DE TRABALHO (T) CARGA DE RUPTURA (T) A±0.5 B±1 E±1.5 H±1 M±2 L±2.5
10-SLR1004-06 0.33 1.4 5.6 7.5 32 18.5 21 68.5 109
10-SLR1004-08 0.7 2.5 10 9.5 37 25 27.5 88 134
10-SLR1004-10 1.3 4 16 12 48 28 33.5 105.5 161.5
10-SLR1004-13 2.3 6.7 26.8 15 59 38 42 134 203
10-SLR1004-16 3.6 10 40 17.5 70 44 50 160.5 248
10-SLR1004-20 7.3 16 64 25 85 52 56 190.5 297
10-SLR1004-22 12.1 19 76 27 100 66 62 214.5 326
10-SLR1004-26








10-SLR1004-32








A carga final é 4 vezes do que o limite da carga de trabalho
(1 CONJUNTO=PINO PRETO+2 PINOS PRETOS CILÍNDRICOS ELÁSTICOS)

Parâmetros (Unidade: mm)
CÓDIGO DO ITEM Tamanho CÓDIGO DO ITEM Tamanho
SP-SLR1004-6 6-10 SP-SLR1004-20 20-10
SP-SLR1004-8 8-10 SP-SLR1004-22 22-10
SP-SLR1004-10 10-10

SP-SLR1004-13 13-10

SP-SLR1004-16 16-10
