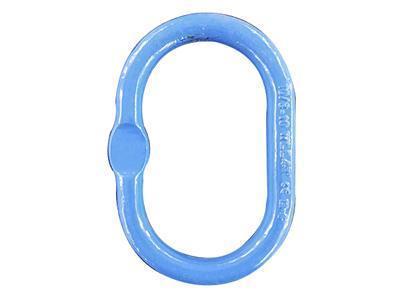

Anelão de sustentação em liga de aço

Carga limite é 4 vezes mais do que o limite de carga de trabalho.
Para o tipo 8-SLR1011-13 a 8-SLR1011-36, haverá prensagem plana apenas mediante solicitação.
Para o tipo 8-SLR1011-45 a 8-SLR1011-50: sem prensagem plana.
A prensagem plana é para ser usada com conector ômega SLR1027-G100.

Características
● É forjado por liga de aço especial com alta intensidade e alta rigidez e depois é submetido a tratamento térmico.
● Pode ser combinado com corrente G100.
● O desempenho é aumentado em 25% comparado com produtos da G80.
● Cada peça de trabalho é submetida a 2.5 vezes de limite de carga de trabalho.
● Realizamos amostragem e teste de fadiga por 20000 vezes.
● Realizamos amostragem rigorosa e teste de ruptura para cada lote de produto.
● Detecção de fluxo do pó magnético a 100% é realizada.
● Tratamento da superfície: Pulverização de plástico.
● Código de cor: Azul RAL 5015.
● Todos os tamanhos são forjados.

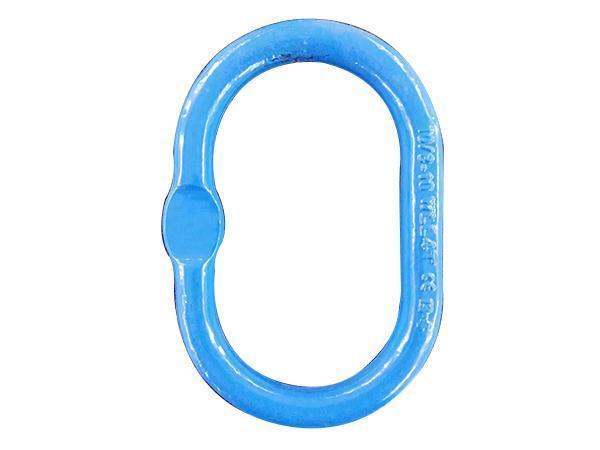

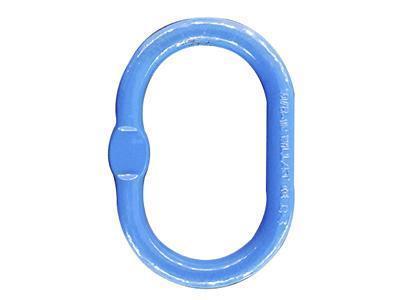

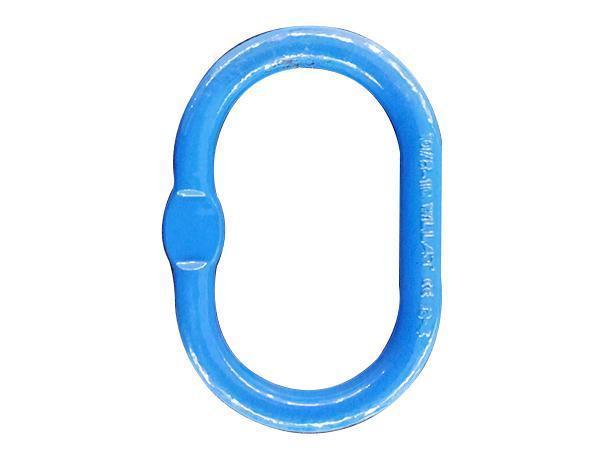

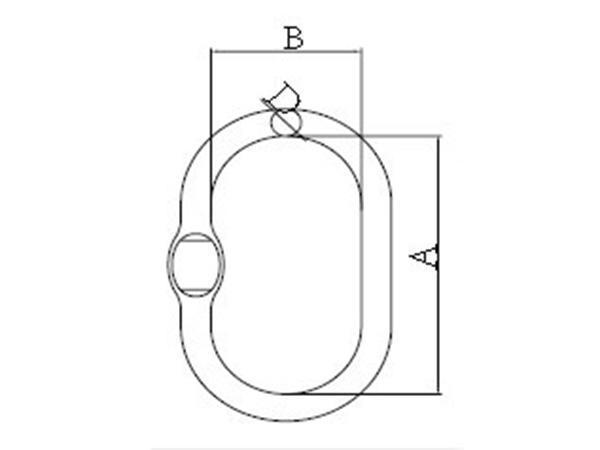

Elo de sustentação SLR1011

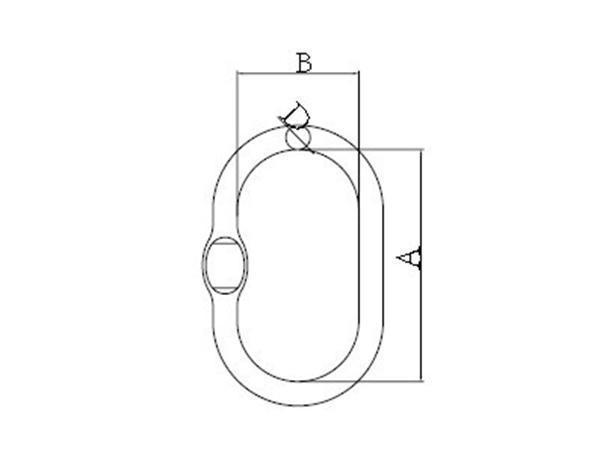

Parâmetros (Unidade: mm)
CÓDIGO DO ITEM DIÂMETRO DE CORRENTE G100 MM PESO (KG) LIMITE DE CARGA DE TRABALHO (T) DIMENSÃO (MM)
LINGA DE 1 PERNA LINGAS DE 2 PERNAS A B D
8-SLR1011-13 6+7 6 0.34 2.3 110 60 13
8-SLR1011-16 8 7 0.53 3.5 110 60 16
8-SLR1011-18 10 8 0.86 5 135 75 18
8-SLR1011-23 13 10 1.6 7.6 160 90 23
8-SLR1011-27 16 13 2.46 10 180 100 27
8-SLR1011-33 19 16 4.14 14 200 110 33
8-SLR1011-36 22 19 6.22 25.1 260 140 36
8-SLR1011-45 26 22 12.85 30.8 340 180 45
8-SLR1011-50 32 26 16.22 40 350 190 50

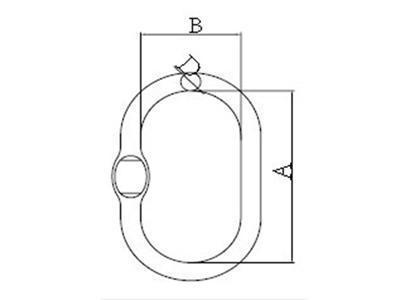

ELO DE SUSTENTAÇÃO SLR1013

● Todos os tamanhos são forjados.
● Comprimento interno longo.

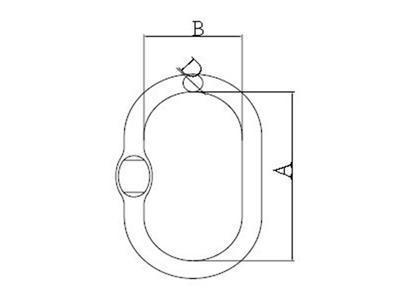

Parâmetros (Unidade: mm)
CÓDIGO DO ITEM DIÂMETRO DE CORRENTE G100 MM PESO (KG) LIMITE DE CARGA DE TRABALHO (T) DIMENSÃO (MM)
LINGA DE 1 PERNA LINGAS DE 2 PERNAS A B D
8-SLR1013-86 6/8 6 0.4 2.5 120 70 14
8-SLR1013-108 10 8 0.8 4 140 80 17
8-SLR1013-1310 13 10 1.5 7.5 160 95 22
8-SLR1013-1613 16 13 2.5 10 190 110 28
8-SLR1013-2016 19/20 16 5.2 17 240 140 34
8-SLR1013-2220 22/26 20/22 7.7 28 250 150 42

Carga limite é 4 vezes mais do que o limite de carga de trabalho.
Todos os tamanhos: haverá prensagem plana apenas mediante solicitação .
A prensagem plana é para ser usada com conector ômega SLR1027-G100.

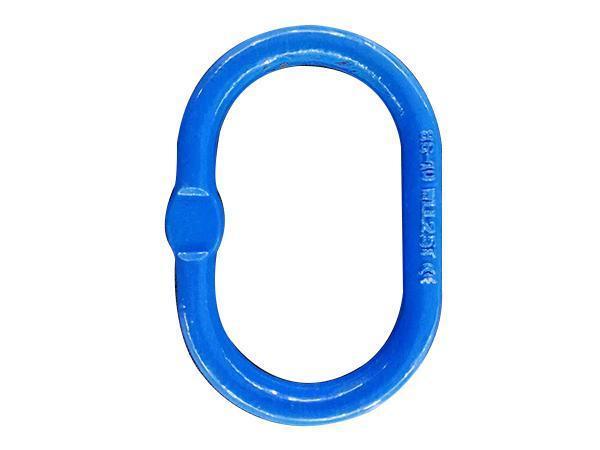

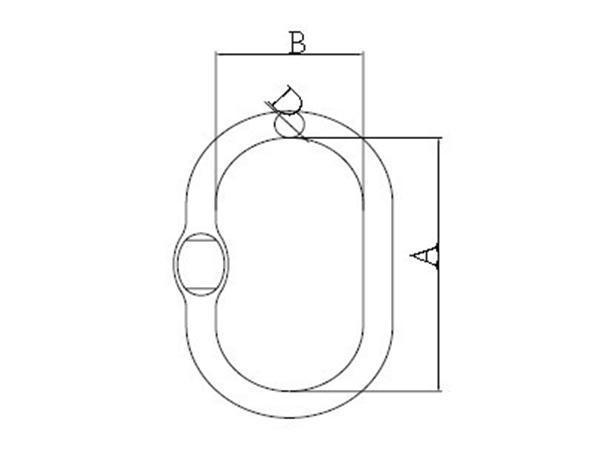

ELO DE SUSTENTAÇÃO FORJADO ULTRA-GRANDE SLR1014 G100

● Todos os tamanhos são forjados.
● Dimensão ultra-larga (largura interna e comprimento interno grandes).

Parâmetros (Unidade: mm)
CÓDIGO DO ITEM DIÂMETRO DE CORRENTE G100 MM PESO (KG) LIMITE DE CARGA DE TRABALHO (T) DIMENSÃO (MM)
LINGA DE 1 PERNA LINGAS DE 2 PERNAS A B D
8-SLR1014-108 8/10 8 3.7 4 340 180 25
8-SLR1014-1310 13 10 4.7 6.7 340 180 28
8-SLR1014-1613 16 13 7.1 10 340 180 34
8-SLR1014-2016 20 16 8.9 16 340 180 42

Carga limite é 4 vezes mais do que o limite de carga de trabalho.
Todos os tamanhos: haverá prensagem plana apenas mediante solicitação .
A prensagem plana é para ser usada com conector ômega SLR1027-G100.

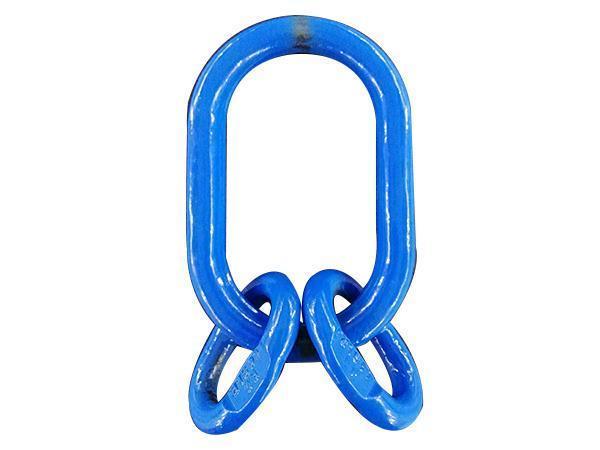

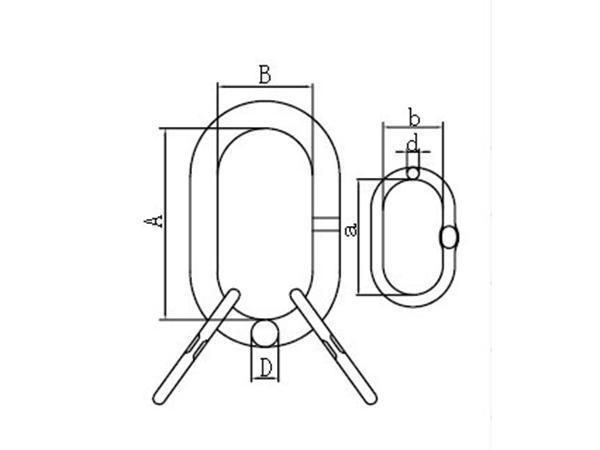

MONTAGEM DO ELO DE SUSTENTAÇÃO SLR1012-G100

● Todos os tamanhos: o olhal principal é forjado e sub-olhal são soldados.
● De acordo com o padrão EN1677-4.

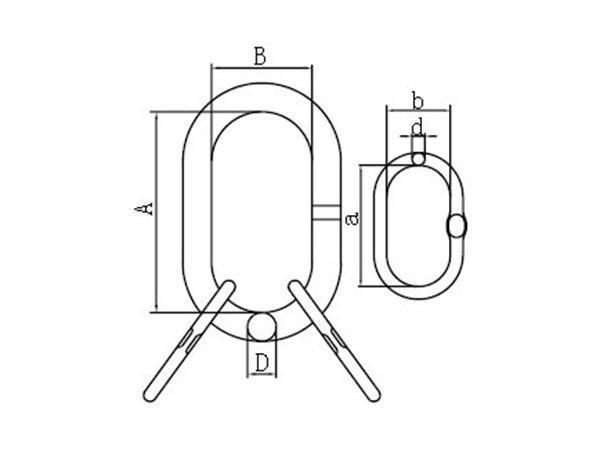

Parâmetros (Unidade: mm)
CÓDIGO DO ITEM DIÂMETRO DE CORRENTE G100 MM PESO (KG) LIMITE DE CARGA DE TRABALHO (T) DIMENSÃO (MM)
PARA LINGAS DE 3/4 PERNAS A B D a b d
8-SLR1012-6 6MM 1.3 3 135 75 19 84 25 13
8-SLR1012-8 8MM 2.33 5.3 160 90 23 70 35 16.5
8-SLR1012-10 10MM 3.7 8 180 100 27 85 40 19
8-SLR1012-13 13MM 6.5 14 200 110 33 115 50 23
8-SLR1012-16 16MM 10.1 21.2 260 140 36 140 65 27
8-SLR1012-20 19/20MM 22.8 33.6 350 190 50 150 70 33
8-SLR1012-22 22MM 26 33.9 350 190 50 180 100 36

Todos os tamanhos: haverá prensagem plana apenas mediante solicitação .
A prensagem plana é para ser usada com conector ômega SLR1027-G100.

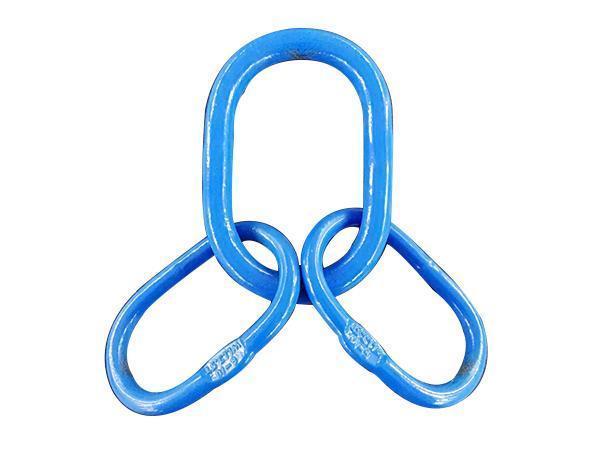

MONTAGEM DO ELO DE SUSTENTAÇÃO SLR1015-G100

● Todos os tamanhos: o olhal principal é forjado e sub-olhal são soldados.
● Sub anel mais largo.

Parâmetros (Unidade: mm)
CÓDIGO DO ITEM PESO (KG) LIMITE DE CARGA DE TRABALHO (T) CARGA DE RUPTURA (T) DIMENSÃO(MM)
A B D a b d
10-SLR1015-06 1.8 3.5 14 150 90 19 120 70 14
10-SLR1015-08 3.0 5 20 160 95 22 140 80 17
10-SLR1015-10 6.5 11.5 46 200 120 30 160 95 22
10-SLR1015-13 15 17 68 250 150 40 200 120 30
10-SLR1015-16 23 28 112 300 200 50 200 120 32

Todos os tamanhos: haverá prensagem plana apenas mediante solicitação .
A prensagem plana é para ser usada com conector ômega SLR1027-G100.
