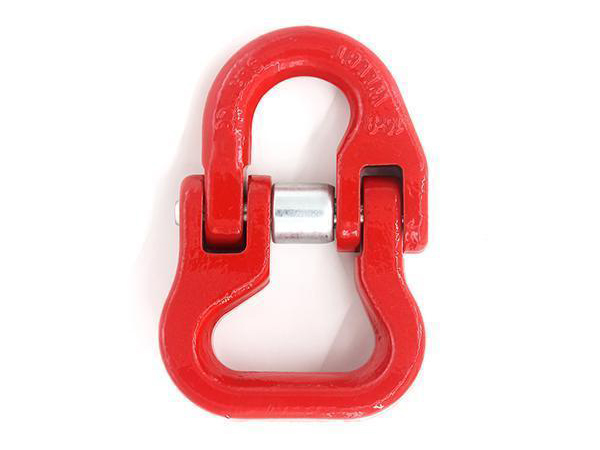

Elo de ligação em liga de aço para cinta

Características
● É forjado por liga de aço especial com alta intensidade e dureza e depois é submetido ao tratamento térmico;
● Pode ser combinado com lingas e correntes G80 que atende aos padrões da EN818-2;
● Cada peça de trabalho passa pelo teste em 2.5 vezes do limite da carga de trabalho ;
● Realizamos amostragem e 20000 vezes de teste de fadiga;
● Teste rigoroso de ruptura e amostragem é realizado para cada lote do produto;
● Detecção do fluxo magnético é realizada a 100%;
● Todos os pinos são testados para garantir a uniformidade de rigidez;
● Tratamento da superfície:pulverização plástica.

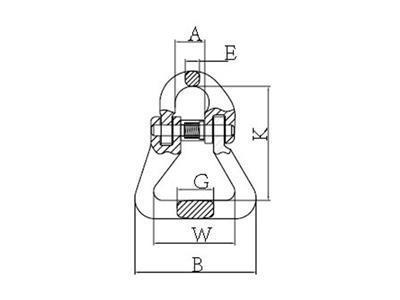

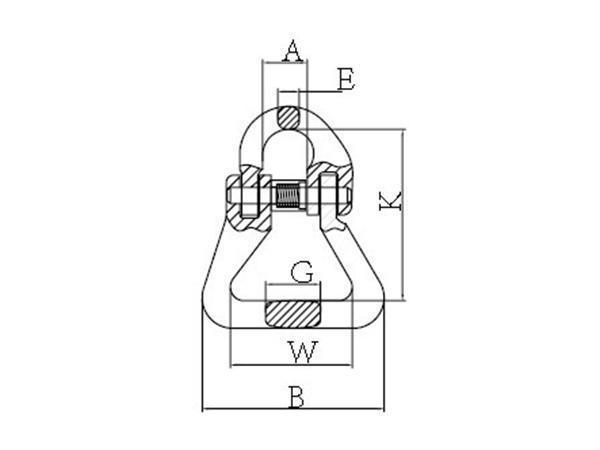

Parâmetros (Unidade: mm)
CÓDIGO DO ITEM PESO (KG) LIMITE DE CARGA DE TRABALHO(T) CARGA DE RUPTURA(T) A±1.5 B±2 K±2 W±2 G±1 E±1
8-SLR001-06 0.2 1.12 4.48 15 60 56 40 18 7
8-SLR001-7/8 0.3 2.0 8.0 20 61.5 63.7 40 24 9.5
8-SLR001-10 0.68 3.15 12.6 24 66 83 39 30.5 11
8-SLR001-13 1.47 2.3 21.2 28 88 93.7 55 36.8 16.5
8-SLR001-16 2.3 8 32 34.5 108 120 65.5 45.2 19.8
8-SLR001-20 3.3 12.5 50 41 129 138 80 51.8 23
8-SLR001-22 6.89 15 60 50 191 180 126 70 26
8-SLR001-26 10.62 21.2 84.8 58 228.4 209.5 152 86 30
8-SLR001-32 18.92 31.5 126 72.5 252 279 160 91 55

Carga limite é 4 vezes mais do que o limite de carga de trabalho.

MANGA E PINO DE CARGA TIPO A SP-SLR001 (MANGA SIMPLES)
Parâmetros (Unidade: mm)
CÓDIGO DO ITEM TAMANHO CÓDIGO DO ITEM TAMANHO
SP-SLR001-6 6-8 SP-SLR001-20 20-8
SP-SLR001-7/8 7/8-8 SP-SLR001-22 22-8
SP-SLR001-10 10-8 SP-SLR001-26 26-8
SP-SLR001-13 13-8 SP-SLR001-32 32-8
SP-SLR001-16 16-8

SP-SLR001 TYPE B -SLEEVE AND LOAD PIN (DOUBLE SLEEVE)
Parâmetros (Unidade: mm)
CÓDIGO DO ITEM TAMANHO CÓDIGO DO ITEM TAMANHO
SP-SLR001-6 6-8 SP-SLR001-20 20-8
SP-SLR001-7/8 7/8-8 SP-SLR001-22 22-8
SP-SLR001-10 10-8 SP-SLR001-26 26-8
SP-SLR001-13 13-8 SP-SLR001-32 32-8
